SCT2450QSTER 芯洲DCDC降压变换器 P2P替代TPS54540Q
芯洲SCT2450Q是一款输出电流高达5A的高功率密度全集成同步降压DCDC转换器。其输入电压范围为3.8V到36V，集成了48mΩ高压侧MOSFET和23mΩ低压侧MOSFET。SCT2450Q采用峰值电流控制模式，可支持具有典型25uA低静态电流的脉冲跳过调制（PSM），这有助于转换器在轻载或待机条件下实现高效率。SCT2450Q提供100kHz到2.2MHz可调节开关频率，可根据不同应用需求优化转换效率或减小外围器件尺寸。转换器可与外部时钟同步，支持的同步频率范围为100kHz到2.2MHz。SCT2450Q上管MOSFET的最小导通时间为100ns，同时支持输入输出低压差LDO工作模式。SCT2450Q具有频率扩频FSS，500kHz开关频率的抖动范围为±6%，调制率为开关频率的1/512，以减少传导EMI。SCT2450Q提供逐周期限流保护和过流打嗝（hiccup）保护，过热关断保护，输出过压保护以及输入欠压保护，为实际应用的安全性提供了多重保障。SCT2450Q提供8个管脚的ESOP-8封装。
芯洲SCT2450Q适合汽车应用
• AEC-Q100符合下列结果：
  -设备温度等级1：-40°C至125°C
   环境工作温度范围
  -设备HBM ESD分类等级2
  -设备CDM ESD分类级别C3
• 3.8V-36V宽输入电压范围
• 连续输出电流：高达 5A
• 反馈参考电压: 0.8V ±1%
• 上管/下管 MOSFET Rdson: 48mΩ/23mΩ
• 轻负载下脉冲跨周期调制（PSM Mode)
• 待机静态电流: 25uA
• 最小导通时间: 100ns
• 内置软启动时间: 4ms
• 可调开关频率 100KHz to 2.2MHz
• 外部时钟同步
• 抖频FSS抑制电磁干扰EMI
• 精密的使能电压，可编程UVLO阈值和迟滞
• 支持低压差LDO工作模式
• 支持负电压降压转化设计
• 输出过压保护和过热保护

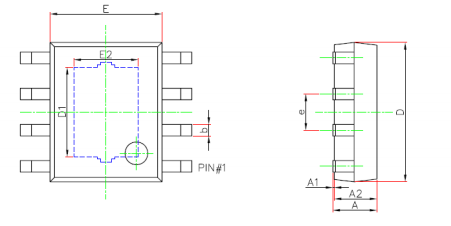

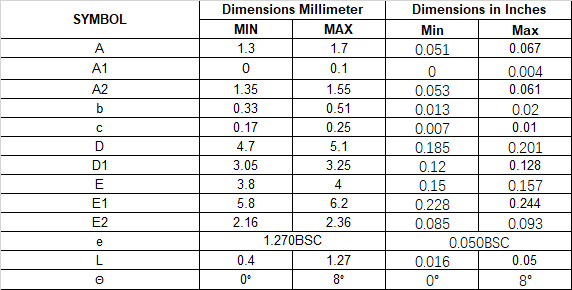

• ESOP-8 封装
芯洲SCT2450Q应用:
• USB PD，USB充电
• 工业医疗电源系统
• 汽车
