栅极驱动器芯洲SCT51240 pin to pin 替代安森美FAN3100 FAN3111 德州仪器UCC27517A 美信MAX5078 意法半导体PM8841 英飞凌1EDN751x
芯洲SCT51240是一款宽供电电压、单通道、高速、低测栅极驱动器，适用于功率MOSFET，IGBT和宽禁带器件，例如氮化镓功率器件等驱动。
SCT51240提供高达4A驱动拉电流和灌电流，并实现轨到轨输出。高达24V宽电压范围提高功率器件开关瞬间栅极驱动的振铃幅值裕度。最小12ns输入输出传输延迟特性适合高频功率转换器应用。
SCT51240输入具有宽迟滞电压，兼容TTL低压逻辑。 低至-5V负压输入能力，增强SCT51240对输入噪音的抗扰度。
该芯片具有38uA的静态电流。SCT51240提供170C过热保护，TSOT23-5封装。
芯洲SCT51240产品参数
• 4.5-24V宽供电电压
• 4A 峰值驱动拉电流和灌电流
• 支持两种输入模式：正向输入、反向输入
• 低至-5V负压输入
• 12ns传输延迟
• 快速上升下降时间（典型值9ns上升时间，6ns下降时间）
• 38uA静态功耗
• 输入悬空时输入保持低电平
• 170°C过热保护
• SOT23-5封装
芯洲SCT51240产品应用：

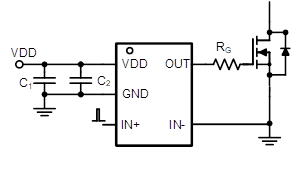

• MOSFET驱动
• IGBT门级驱动
• GaN门级驱动
• 开关电源

• 马达驱动，太阳能逆变器
